占用面積少油冷機在機械生產加工的過程中有較大的需求，能夠節約占用空間，對于一些廠房面積較緊的中小型企業更受歡迎。加工設備的一些部件如主軸和變速箱會產生大量的熱量，一般需要通過設置油冷機來對這些發熱的部件進行降溫冷卻。油冷機是利用冷媒的蒸發吸熱原理進行冷卻工作的，油泵從油冷機油箱將冷卻的油液介質泵至機床、加工中心等系統中進行熱交換處理，把系統中的熱量帶回油冷機進行冷卻降溫。通過油液介質的連續循環工作使整個系統的油溫持續下降直至穩定在控制溫度范圍內。
傳統的的油冷機，其制冷系統均包含冷凝器、蒸發器和壓縮機等部件，冷凝器上一般設置有一風扇，而且用于驅動風扇的驅動裝置一般相對于冷凝器呈對稱布置，驅動裝置的兩側均具有一定的空間，但是兩側的空間均不足以放置蒸發器、壓縮機或者油冷機的其他部件，因此還需要在驅動裝置的上方或者其他地方單獨設置一層框架結構來放置上述的部件，造成機架結構復雜，組裝不方便，還需要消耗較多的原材料，并使整個油冷機的體積和重量增大，運輸和安裝都很不方便。
占用面積少油冷機，包括一機架和設置在機架上的一制冷系統，所述制冷系統包括一冷凝器和設置在冷凝器后方并與所述冷凝器相適配的一風扇，機架上設置有用于驅動所述風扇的一驅動裝置，所述驅動裝置側向偏離所述冷凝器的縱向?qū)ΨQ面一距離。

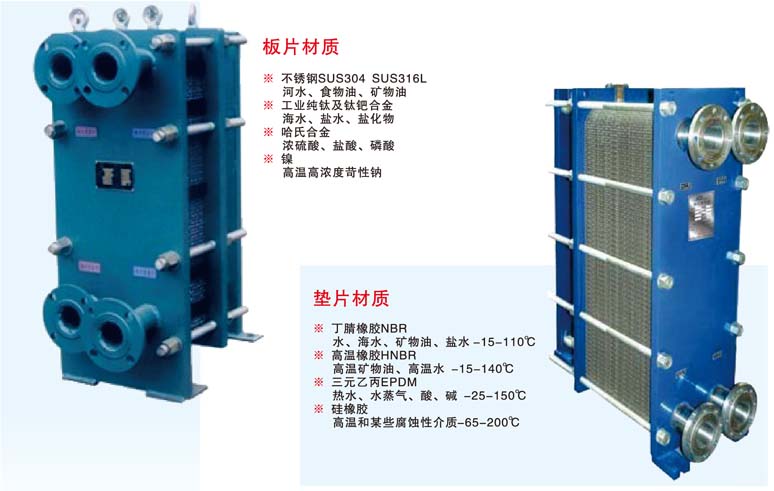

驅動裝置包括一電機，所述風扇的轉軸直接與所述電機的輸出軸相連接，風扇的轉軸中心側向偏離冷凝器的縱向?qū)ΨQ面且風扇的外緣貼近所述冷凝器的一側緣。冷凝器為微通道冷凝器。制冷系統還包括一壓縮機和一蒸發器，所述壓縮機、冷凝器和蒸發器通過用于輸送冷媒的冷媒管道順次首尾連接而形成一循環回路。蒸發器為板式蒸發器。冷凝器和蒸發器之間的冷媒管道上設置有一干燥過濾器，所述的干燥過濾器用于干燥和過濾自冷凝器向蒸發器輸送的冷媒。機架上還設置有用于儲存冷油的一油箱，以及用于將所述油箱和外部用油設備連通的一供油管路和一回油管路。制冷系統位于所述油箱之外并通過所述的回油管路與油箱連通，用于對回油管路內流向油箱的油液制冷。供油管路上設置有一油泵，所述油泵由所述的驅動裝置或驅動裝置驅動，且所述油泵通過一聯軸器與所述的驅動裝置或驅動裝置連接�；赜凸苈飞显O(shè)置有用于測量回油管路中油液流量的傳感器，該流量傳感器位于制冷系統和油箱之間的回油管路上。
驅動裝置側向偏離冷凝器的縱向?qū)ΨQ面一距離，驅動裝置靠近冷凝器縱向?qū)ΨQ面的一側可具有足夠的空間來放置油冷機的壓縮機等其他部件，不需要在機架上額外設置一層框架結構，使機架的結構簡單，加工方便，整個油冷機的結構簡單緊湊，體積較小，易于運輸和安裝。
占用面積少油冷機，包括一機架1和設置在機架1上的一制冷系統，制冷系統包括一冷凝器和設置在冷凝器后方并與冷凝器相適配的一風扇，在機架1上還設置有用于驅動風扇的一驅動裝置，該驅動裝置側向偏離冷凝器的縱向?qū)ΨQ面一距離。采用上述的方式來設置驅動裝置，可使驅動裝置靠近冷凝器縱向?qū)ΨQ面的一側具有足夠的空間來放置油冷機的一些其他部件，不需要額外在機架1上設置一層用于放置油冷機其他部件的框架，使機架1結構簡單，加工方便，整個油冷機的結構簡單緊湊，體積較小，易于運輸和安裝。
